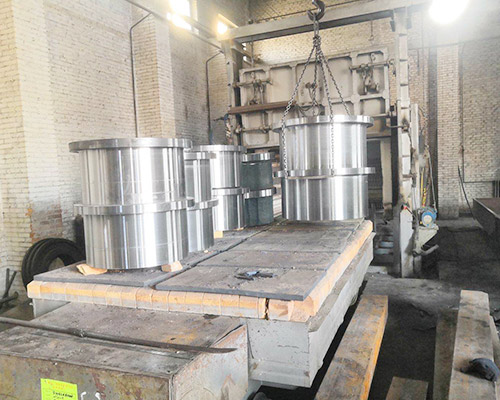

億欣源法蘭鍛件公司為您分享：山西鍛件冷卻是指鍛件從終鍛溫度至室溫的冷卻。冷卻方式選擇不當(dāng)，可能由于應(yīng)力過大產(chǎn)生裂紋、網(wǎng)狀碳化物和白點(diǎn)而影響產(chǎn)品質(zhì)量，甚至使鍛件報(bào)廢。
鍛工車間常用的冷卻方法有噴霧冷卻、風(fēng)冷、空冷、堆冷、坑（箱）冷、灰砂冷、爐冷等。
噴霧冷卻：利用風(fēng)機(jī)的風(fēng)把從水管流出的水霧化后吹到鍛件上進(jìn)行冷卻。
風(fēng)冷：鍛件用吹風(fēng)冷卻。
空冷：鍛件均勻地?cái)[在地面上在靜止的空氣中冷卻。注意不要放在潮濕的地上或金屬板上，也不要放在有穿堂風(fēng)的地方，以防止鍛件局部冷卻過快引起缺陷。
堆冷：鍛件堆在料筐里在空氣中冷卻。
坑（箱）冷：鍛件放在地坑里或鐵箱中冷卻。
灰砂冷：定襄鍛件廠家將鍛件放在爐渣、灰或砂中冷卻。用的灰及砂必須干燥。一般鍛件入灰砂的溫度不低于500℃，周圍蓄灰砂厚度不少于80mm。
爐冷：鍛件放入爐溫為500-700℃的加熱爐中緩慢冷卻，冷卻速度可以按規(guī)定速度調(diào)節(jié)。鍛件入爐溫度一般不低于600-650℃，待鍛件溫度和爐溫一致后，隨爐冷卻。爐內(nèi)要避免冷空氣進(jìn)入。一般出爐溫度不高于100-150℃。
控制冷卻：終鍛后控制鍛件的冷卻速度以達(dá)到一定目的。例如T12、GCr15、9CrSi等鋼材鍛件，終鍛后用噴霧快速冷卻到600-650℃，然后再放入坑中緩慢冷卻，避免生成粗大網(wǎng)狀碳化物，又防止產(chǎn)生裂紋。又如有的中碳結(jié)構(gòu)鋼鍛件終鍛后立即入淬火介質(zhì)，實(shí)現(xiàn)鍛熱淬火。滲碳鋼鍛件終鍛后用風(fēng)冷（冷風(fēng)或熱風(fēng)），在5min左右冷卻到等溫溫度后入等溫爐進(jìn)行等溫退火。
終鍛后的鍛件冷卻方法，一般說，尺寸較小的鍛件表里溫差較小，冷卻速度可以快些，大鍛件的冷卻速度應(yīng)該慢些。碳鋼和低合金結(jié)構(gòu)鋼熱傳導(dǎo)性較好，表里溫差較小，冷卻速度可以快些，高合金結(jié)構(gòu)鋼的導(dǎo)熱性能差，冷卻速度要慢些。所以不同鍛件的冷卻規(guī)范應(yīng)根據(jù)材料的化學(xué)成分和鍛件的較大散熱尺寸等因素選定。
等溫退火白點(diǎn)敏感鋼錠的冶煉、澆鑄后的冷卻工藝是否正確是保證質(zhì)量的前提，而鍛后的頭一次冷卻也是一個(gè)關(guān)鍵。通常認(rèn)為就是在停鍛后直接進(jìn)行擴(kuò)氫等溫退火。
億欣源法蘭鍛件公司為您分享：山西法蘭鍛件加工廠主要采用的檢驗(yàn)方法有化學(xué)成分分析、力學(xué)性能試驗(yàn)、低倍檢驗(yàn)、金相高倍檢驗(yàn)和無(wú)損檢測(cè)。
化學(xué)成分分析。一般化學(xué)成分分析主要為碳、錳、硅、硫及合金元素的含量。鍛件從相當(dāng)冒口端取樣，重要零件為了了解偏析程度需從水、冒口端取樣，特殊件或缺陷分許，往往還需要分析氣體，夾雜物及微量雜質(zhì)元素的含量，供質(zhì)量確認(rèn)或研究使用。
力學(xué)性能試驗(yàn)。定襄鍛件廠家常用的力學(xué)性能試驗(yàn)為硬度、拉深、沖擊和彎曲試驗(yàn)。從性能數(shù)據(jù)可以發(fā)現(xiàn)材質(zhì)存在的問題，鋼中氣泡、疏松、裂紋、晶粒度及回火脆性等往往均可在力學(xué)性能試樣的斷口上反映出來。
低倍檢驗(yàn)。硫印、酸洗、斷口是常用的低倍檢驗(yàn)項(xiàng)目。硫印可以顯示硫在截面上的分布情況；酸洗可以顯示截面上的成分偏析、疏松、縮孔、皮下氣泡、夾雜物、翻皮、白點(diǎn)裂紋等各種宏觀缺陷；斷口檢驗(yàn)可以發(fā)現(xiàn)硫印、酸洗所沒能顯露出來的缺陷，是一種簡(jiǎn)便而適用的方法。
金相高倍檢驗(yàn)。這種方法廣泛用于微觀檢查，也常用于研究宏觀缺陷的微觀特征。是用光學(xué)顯微鏡在放大50至2000倍下觀察備好的金相試樣，檢查夾雜物，金屬顯微組織及晶粒度等。
無(wú)損檢測(cè)。通常用的有磁粉、熒光、著色、射線、渦流和超聲波等方法。正確選擇探傷方法對(duì)鍛件表面及內(nèi)部的缺陷進(jìn)行細(xì)致地檢查，可以準(zhǔn)確地判斷存在缺陷的大小、數(shù)量及分布，在鍛件的質(zhì)量檢查中，無(wú)損檢測(cè)現(xiàn)已成為了一種很重要的方法之一。
